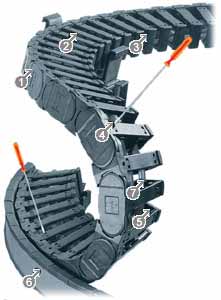

System twisterchain Serien 2808

Trennstege lassen sich an beliebiger Stelle im Kettenquerschnitt anordnen. Standardmäßig werden Trennstege jedes 2. Kettenglied montiert.

• NEU: Teilbarer Trennsteg T323(A) zur Verwendung mit Zwischenboden 386.X- ideal zur nachträglichen Unterteilung oder zur Erstbestückung der e-kette®. Durch Klapp-/Schiebemechanismus schnelle Montage und Demontage möglich. Spart Montagezeit. Erhöht Flexibilität.


• Standardtrennsteg 281 für e-ketten® bietet durch seinen breiten Fuß sicheres Standvermögen, auch bei dicken Leitungen und Schläuchen. Soll der Abstand zwischen den Trennstegen größer sein, kann der Trennsteg 281.14 verwendet werden.


• Trennsteg 283 mit schmalem Fuß für e-ketten® bei Anwendungen mit vielen kleinen Leitungen, die jeweils durch einen Trennsteg voneinander separiert werden sollen.


• Trennstege können durch Abstandhalter 381.XX für e-ketten® in ihrer Position fixiert werden. Die verfügbare Innenhöhe reduziert sich um 2 mm je Abstandhalter und Seite. Um dies zu vermeiden, können die Teile auch von außen auf den Öffnungssteg montiert werden (nicht bei langen Verfahrwegen). XX = Breite Abstandhalter (Wählbar 10, 15 und 20 mm).


• Klemmtrennsteg 293 für e-ketten® - mit erhöhter Haltekraft für Anwendungen mit sehr hoher Luftfeuchtigkeit oder extremen Belastungen. Die erhöhte Haltekraft wird durch asymmetrische Haltekrallen zum Kettensteg hergestellt. Bitte auf eine gleichmäßige Ausrichtung achten.


• Asymmetrischer Trennsteg 281A für e-ketten® mit 12 mm Fuß, für die Kombination zwischen den verschieden breiten Abstandhaltern und Trennstegen z.B. bei Anwendungen auf der Seite liegend.

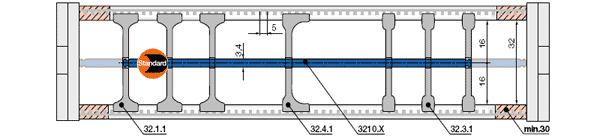

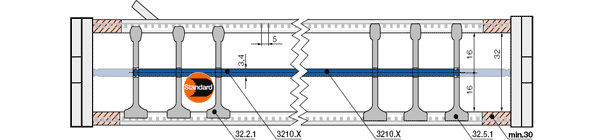

Beim Einsatz von vielen Leitungen mit unterschiedlichen Durchmessern - e-ketten® und E-Rohre lassen sich sowohl vertikal als auch horizontal unterteilen.

• NEU: Teilbarer Trennsteg T323(A) zur Verwendung mit Zwischenboden 386.X- ideal zur nachträglichen Unterteilung oder zur Erstbestückung der e-kette®. Durch Klapp-/Schiebemechanismus schnelle Montage und Demontage möglich. Spart Montagezeit. Erhöht Flexibilität.


• Seitenplatten 286, Teilungsstege 288 und Zwischenböden 386.X bilden das Grundraster eines Regalsystems. Im Höhenraster von 7 mm können in 3 Stufen Zwischenböden verschiedener Breite angeordnet werden.


• Für besondere Anwendungen: Trennsteg mit angespritztem Zwischenboden 281.S.57 (57,5 mm) oder 281.S.45 (45 mm)


• Für eine sehr fein unterteilte Lösung werden Höhenschlitzstege 291 eingesetzt. Diese können jedoch nicht nachträglich in eine bestehende Aufteilung ohne Demontage der Innenaufteilung integriert werden.


• Nachträglich lässt sich der einseitig offene Höhenschlitzsteg 297 ohne Demontage der bestehenden Innenaufteilung integrieren. Bei Einbau der offenen Höhenschlitzstege kann die oberste und unterste Raststufe nicht mit einem Zwischenboden belegt werden.
