igus® Connectors Serie 615

nach Intercontec Standard

Signal-und Leistungs-Steckverbinder
615 Signal- [12-polig] und Serie 915 Leistungssteckverbinder [9-polig] - Kunststoff- / Metallklemmring

Bauformen

Stecker, Kunststoff- oder Metallklemmring
Kupplung, Kunststoff- oder Metallklemmring

Polzahlen Isolierkörper

Signal: 12
Leistung: 9

Persönlicher Kontakt

PDF-Datei Muster-, Katalog-Bestellung QuickPin 2.0 Fragen an den Connectors-Experten

Bauformen

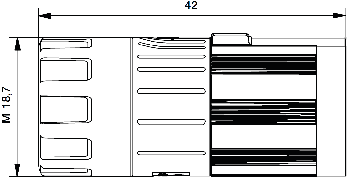

Signalstecker Kunststoffklemmring

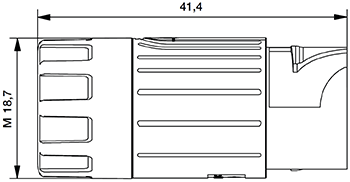

Signalstecker Metallklemmring
