Spindellagerung
Korrosionsbeständige SLS-Lagerböcke für Spindeln
Unsere Spindellagerböcke stehen für Gewindegrößen von 6 – 24 mm zur Verfügung. Wahlweise gleitgelagert oder, bei höherer Dynamik, kugelgelagert (BB). Alle Lagerböcke werden, wie die passenden Spindelklemmringe, aus eloxiertem Aluminium geliefert.

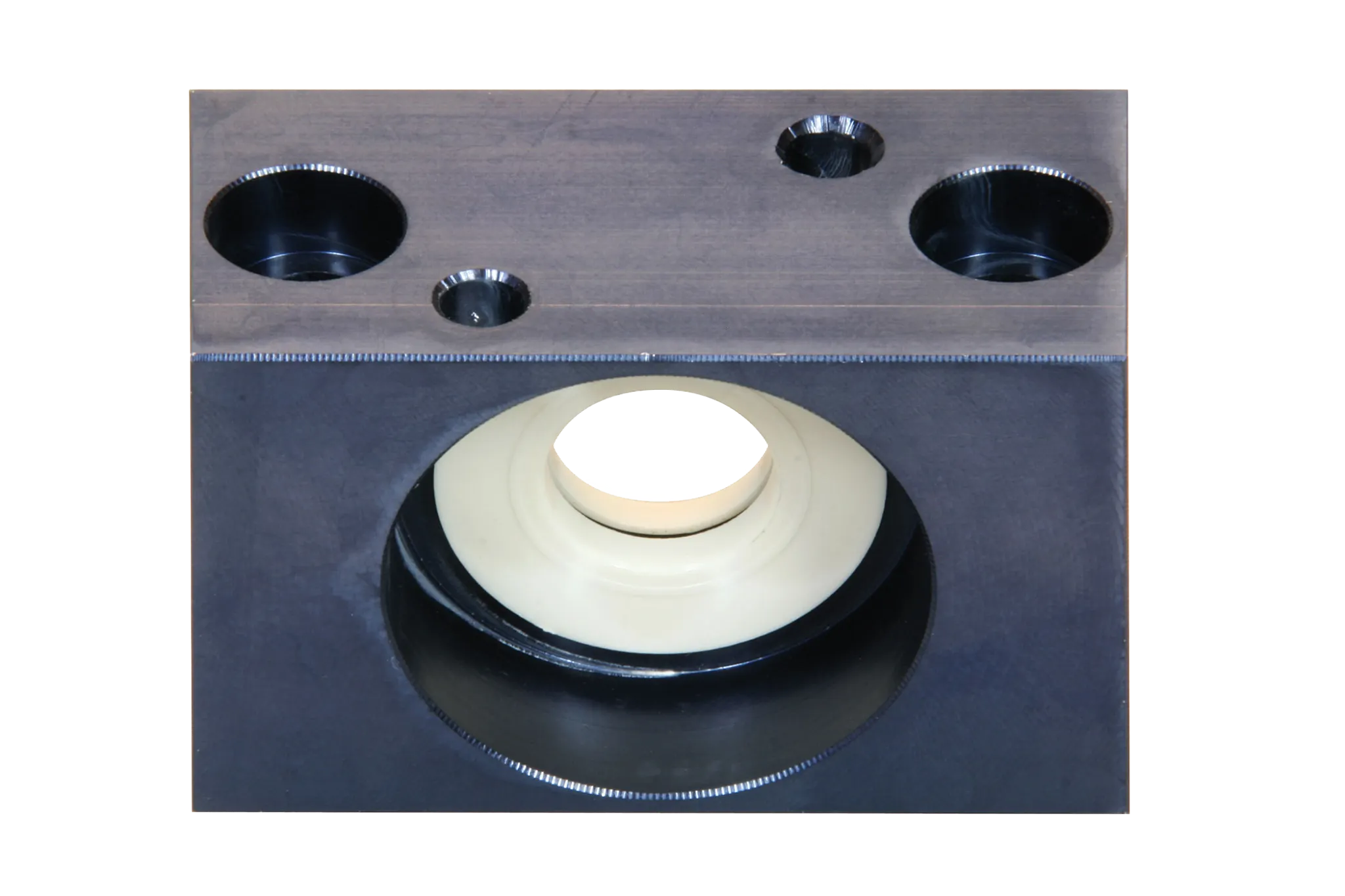

FL: Festlager mit eloxiertem Klemmring mit Rechtsgewinde und schmierfreiem iglidur Gleitlager

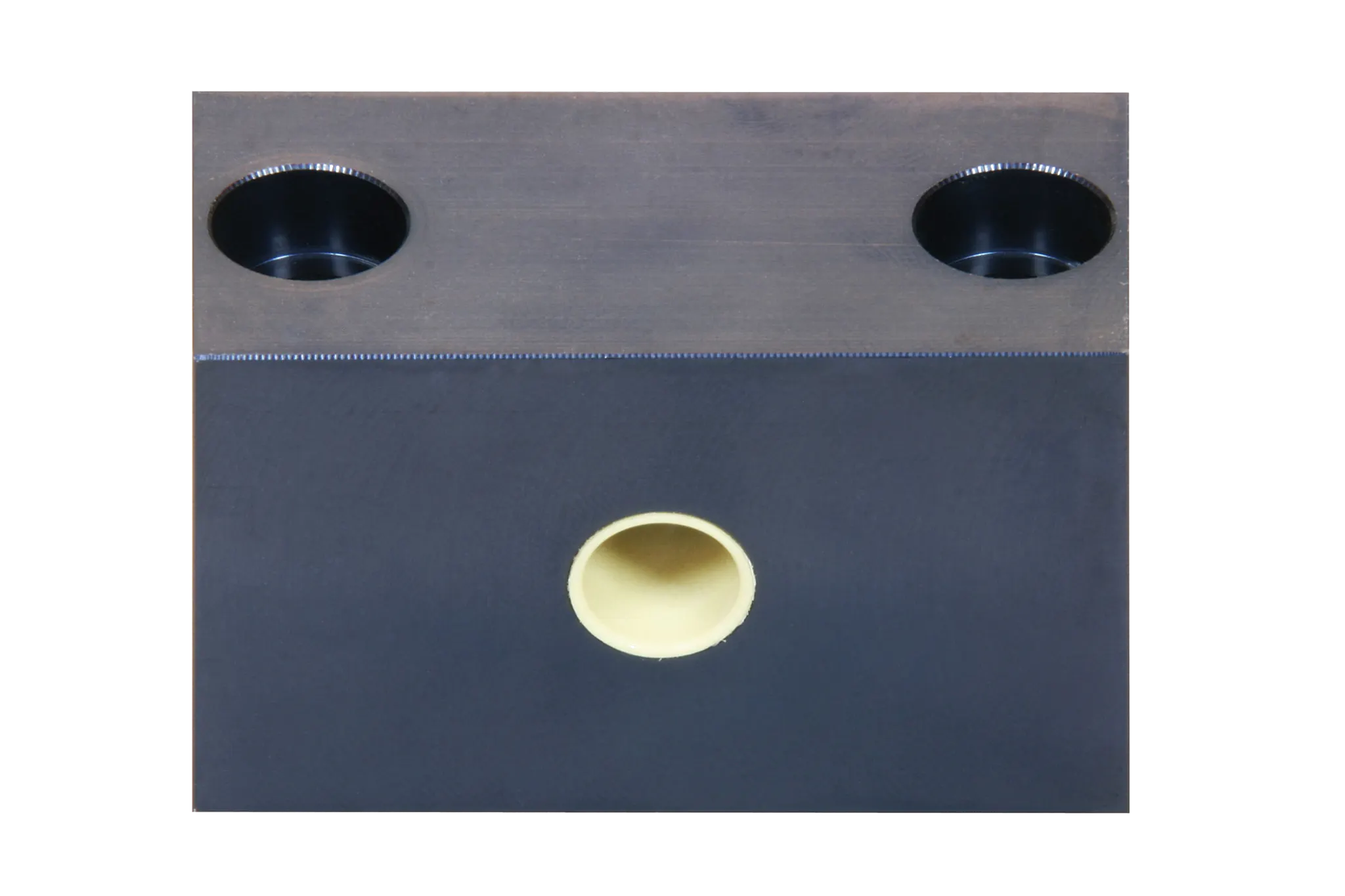

LL: Loslager mit schmierfreien iglidur Gleitlagern
LH: Option Linksgewinde, nur TR10x2, TR10x3, TR18x4 und TR24x5

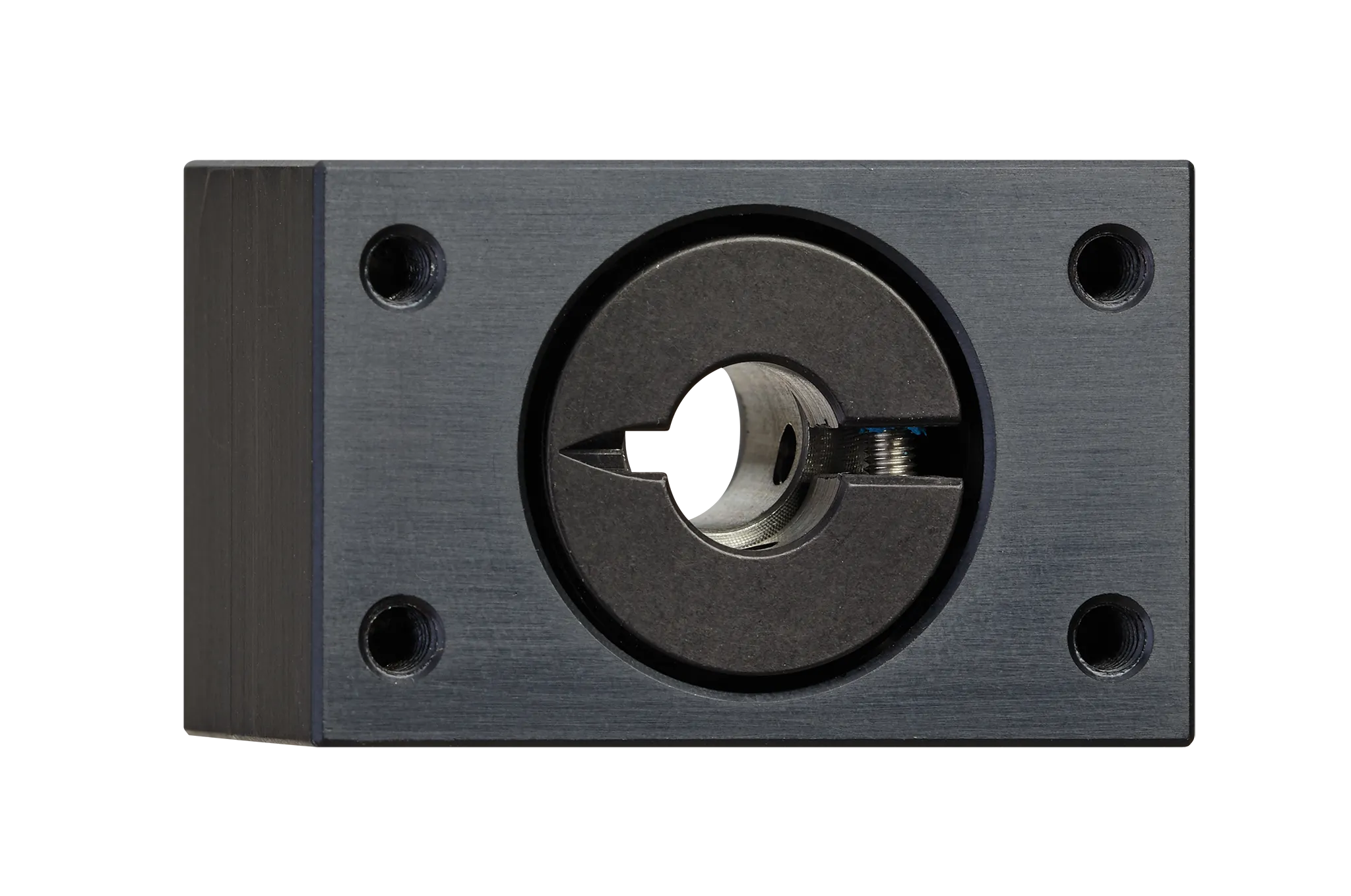

BB: Kugellagerung
Vorteile:
- Schmier- und wartungsfrei
- Praktische Gehäuse zur Spindellagerung
- Befestigungsbohrungen für Ihre Aufnahme
- Vorbereitet zum Anschluss von Zubehör, wie z.B.

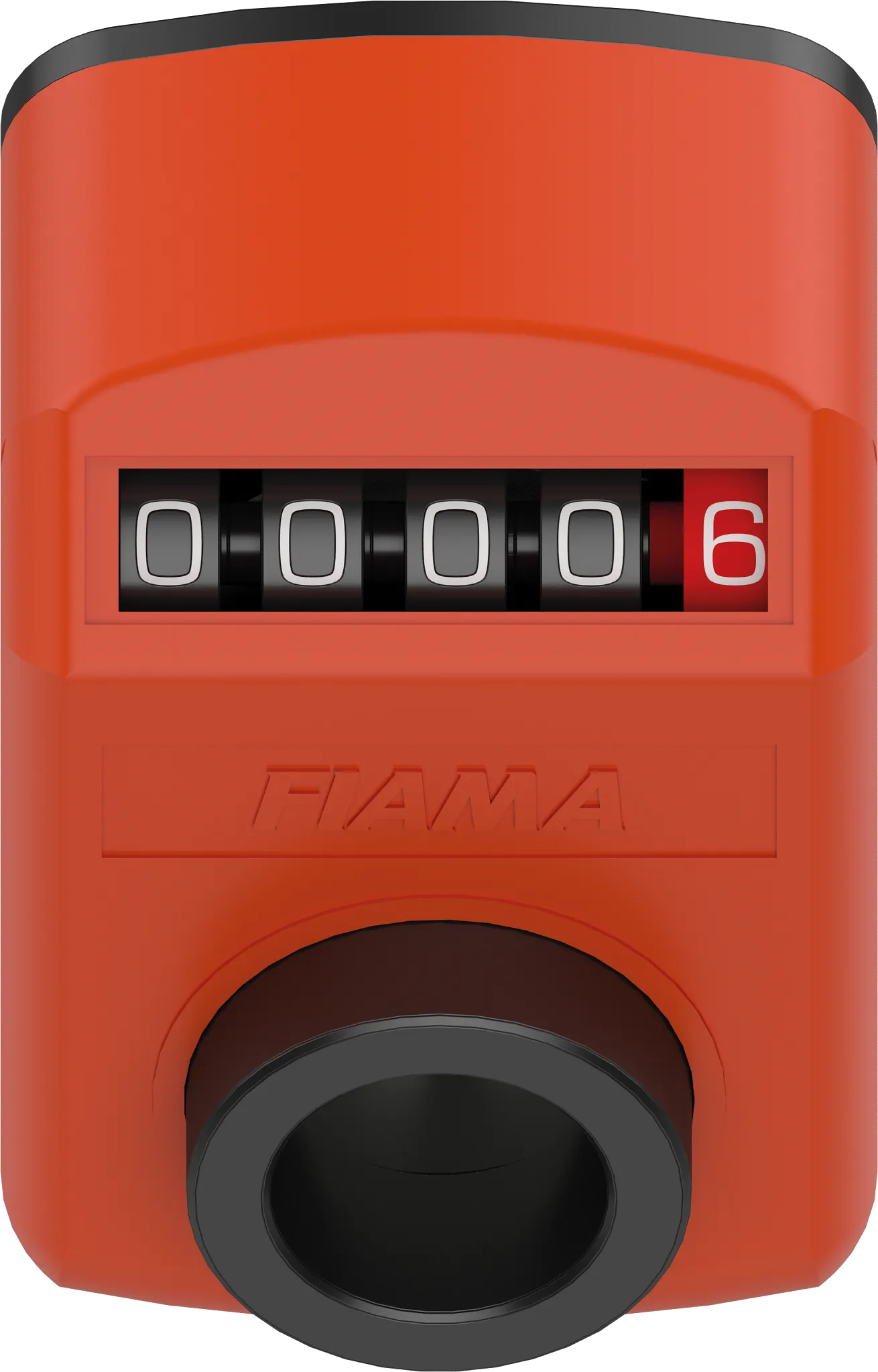

Positionsanzeiger und Handklemmungen - Lieferbar für Spindel von 6-20 mm Durchmesser
- Versionen für Trapez- und Steilgewinde
Die verschiedenen Versionen im Vergleich
Unterschied Fest-Los-, Los-Los-, und Fest-Fest-Lagerung
Grundsätzlich gilt, dass die Lageranordnung den Grundsatz der Eindeutigkeit erfüllen muss. Weiterhin muss die Lagerung die definierte Leitung des Kraftflusses gewährleisten. Ist dies erfüllt gilt die Lagerung als statisch bestimmt. Es gibt verschiedene Lagerungsvarianten, wie z.B. die Fest-Los-Lagerung und die Los-Los-Lagerung.
Fest-Los-Lagerung:
Funktion des Festlagers ist es, die Welle in axialer Richtung eindeutig zu positionieren. Das Festlager muss also sowohl Radialkräfte als auch Axialkräfte aufnehmen und in die umgebende Konstruktion leiten können. Diese Funktion kann grundsätzlich von einem einzigen Lager erfüllt werden. Durch das Loslager werden Parallelitätsfehler minimal ausgeglichen und eine Möglichkeit zur thermischen Ausdehnung gegeben, wodurch sich die Lagerung nicht verspannt.
check_circle
Kein axiales Spiel
check_circle
Ausdehnung der Welle (z. B. durch Temperatur) unkritisch
check_circle
Für wechselnde Axialbelastungen geeignet
highlight_off
Einschränkungen bei axialer Positionierung
highlight_off
Schwierigkeiten bei der Konstruktion und Abstimmung
highlight_off
Empfindlichkeit gegenüber axialen Kräften
Los-Los-Lagerung:
Bei einer Los-Los-Lagerung ist die Spindel in axialer Richtung nicht eindeutig fixiert. Dadurch können zwar mechanische oder thermische Längenänderungen aufgenommen werden, ohne dass sich die Lagerung verspannt, aber die Spindel ist nicht gegen Auswandern geschützt. Besonders bei Positionieranwendung zu berücksichtigen!
check_circle
Kostengünstig
check_circle
Geringer Konstruktionsaufwand
check_circle
Ausdehnung der Welle (z. B. durch Temperatur) im Bereich des Spiels unkritisch
highlight_off
In axialer Richtung nicht eindeutig fixiert
highlight_off
Nicht geeignet für wechselnde Axialbelastungen
highlight_off
Nur wenn axiales Spiel keine Funktionsbeeinflussung hervorruft
Fest-Fest-Lagerung:
Die Fest-Fest-Lagerung ist eine spezielle Lagerungsart, bei der beide Lagerpunkte einer rotierenden Welle axial fixiert sind. Im Gegensatz zu anderen Lagerungsarten wie Fest-Los- oder Los-Los-Lagerungen, bietet die Fest-Fest-Lagerung höchste Steifigkeit und Präzision. Beide Lagerpositionen halten die Welle sowohl radial als auch axial fest, wodurch ein exakter Sitz gewährleistet wird. Diese Art der Lagerung wird häufig in hochpräzisen Anwendungen eingesetzt, wo geringes Spiel und hohe Belastbarkeit entscheidend sind, wie beispielsweise bei Werkzeugspindeln oder hoch belasteten Achsen.
check_circle
Hohe Steifigkeit und Präzision
check_circle
Hohe Tragfähigkeit
check_circle
Minimiertes Spiel
highlight_off
Kritisch bei Temperaturausdehnungen
highlight_off
Höhere Anforderungen an Konstruktion und Montage
highlight_off
Geringere Flexibilität
Passende Produkte
Konstruktionshinweise für Spindelzapfenbearbeitung
Hinweis zur max. statischen Tragfähigkeit: kann max. stat. Last der Gewindemutter überschreiten.
| Artikelnummer | d1 mm |
|---|---|
| SLS-16x2-LL | 12 |
| SLS-16x4-LL | 12 |
| SLS-18x4-LL | 12 |
| SLS-18x8P4-LL | 12 |
| SLS-18x24-LL | 12 |
| SLS-18x100-LL | 12 |
| SLS-20x4-LL | 12 |
| SLS-24x5-LL | 14 |
| SLS-S16-LL | 12 |
| SLS-S18-LL | 12 |
| SLS-S20-LL | 12 |
